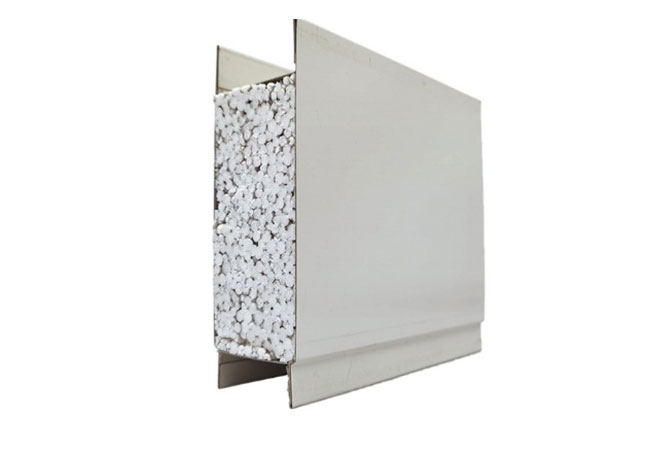

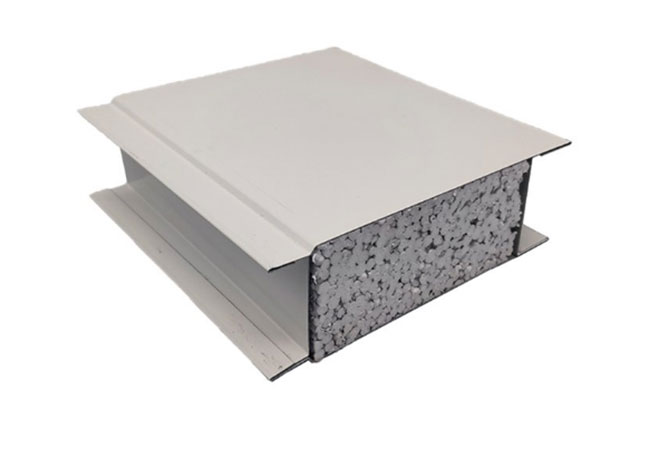

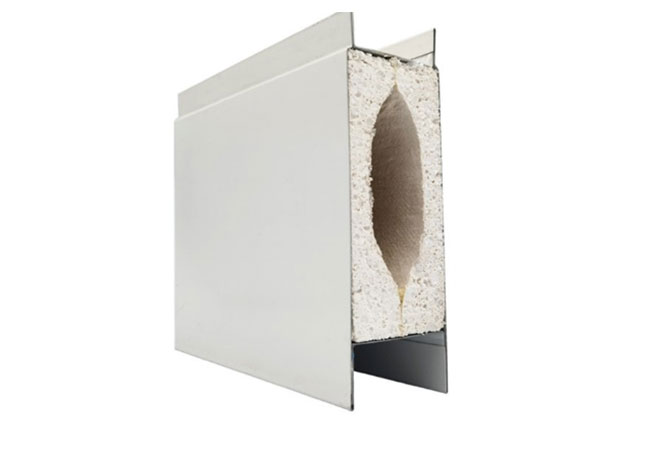

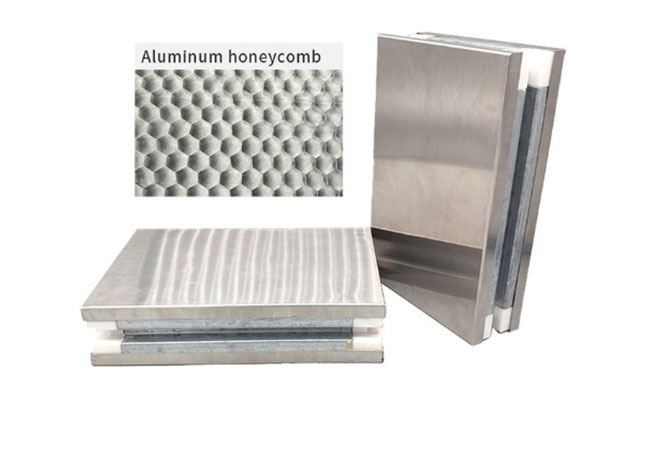

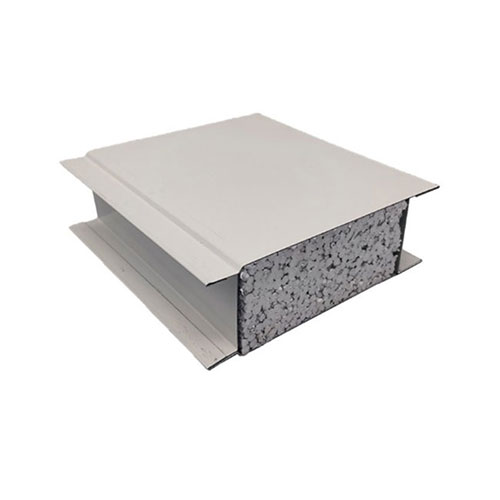

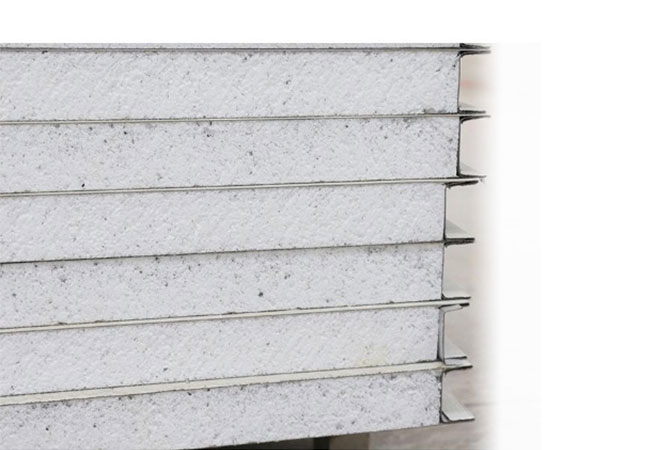

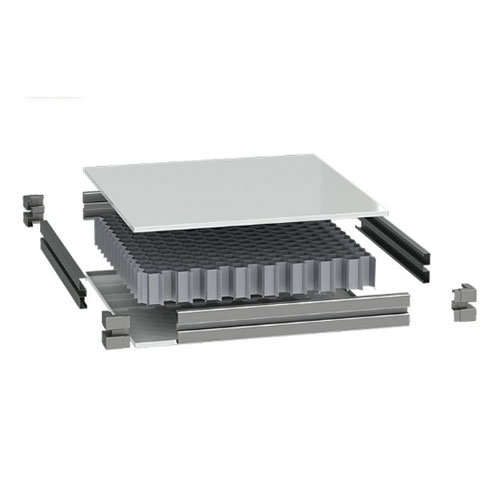

Aseptiline vaheseinte paneel

Ehitusmaterjalide tootjana pakub Jason Building Materials aseptilisi vaheseinapaneele, mis on loodud ristsaastumise vältimiseks. Nendel paneelidel on ühtlane paksus, tugev struktuur ja veekindlad, kergesti puhastatavad pinnad, mis säilitavad pikaajalise steriilsuse; Lisaks on neil kerge disain, mis võimaldab mugavat paigaldamist, demonteerimist ja paindlikku ümberkonfigureerimist.

Mis on aseptiline vaheseinte paneel

Aseptiline vaheseinpaneel on puhastuspaneel, mille disaini põhifookus on puhas tsoneerimine, mis tegeleb tsoonidevahelise õhuringluse ja saaste difusiooni probleemidega. Peamine erinevus tavalistest vaheseinapaneelidest seisneb nelja servaga astmelises tihenduskonstruktsioonis, mis moodustab iga paigaldatud paneeli vahele kahekordse tihendusbarjääri.

Lisaks on vaheseinte ning lagede ja põrandate vahelistele ühendustele konfigureeritud spetsiaalsed tihendid, mis tagavad iga iseseisva ruumi õhutiheduse ja takistavad õhu ristvoolu erineva puhtusastmega alade vahel.

Aseptilise tsoneeringuga vaheseinte disaini põhipunktid

Kolm peamist sõlme, millele aseptiliste vaheseinte paneelidega vaheseinte kujundamisel keskenduda:

Õhurõhu gradiendi tsoneerimine— positiivse rõhu erinevus5-15Patuleks hoida erineva puhtustasemega alade vahel. Vaheseinte üldine õhutihedus mõjutab otseselt rõhuerinevuse stabiilsust.

Materjali ülekande isoleerimine— Töökoja materjalide läbipääsude jaoks on soovitatav kasutada puhverruume või läbipääsuaknaid. Vaheseinte paneelide avad tuleks tihendada, et vältida tsoonidevahelist õhuvooluvahetust.

Personali juurdepääsu kontroll— Erinevate tsoonide vahele paigaldatakse õhudušid või riietusruumid. Ukseavade ümber olevad vahepaneelid vajavad tugevdamist, konstruktsiooni tugevuse suurendamiseks on paigaldatud metallist ukseraamid.

Soovitatav on tsoneerimise kavandamise etapis koostada õhuvoolu korraldusskeem, milles selgitatakse rõhu erinevuse suuna ja õhuvahetuse kiiruse nõuded iga piirkonna jaoks, seejärel jätkake vaheseinapaneeli paigutuse ja valikuga. Jieseni meeskond saab pakkuda detailjooniste kujundamise tuge.

Tehnilised andmed Põhipunktid

Paneeli paksus:50mm (standardne) / 75mm / 100mm

Põhimaterjali tihedus:Kivivill ≥ 120 kg/m³ / PU umbes 40–45 kg/m³

Tihendamismeetod:Keel ja soon + EPDM-tihendusliistud / alumiiniumsulamist kiil + õõnestihend

Õhutiheduse test:Õhulekke määr ≤2%rõhuvahe alla 50 Pa

Heliisolatsiooni jõudlus:RW ≥ 30dB (50 mm paksune PU) / RW ≥ 35 dB (75 mm paksune kivivill)

Löögikindlus:10kg liivakott kukkus 1m kõrguselt, paneelil pole läbistavaid vigastusi

Rakendustööstused ja stsenaariumid

Farmaatsiaettevõtete täitmise töötoad— Füüsiline isoleerimine erinevate ravimisortide vahel, et vältida ristsaastumist

Toidulisandite tootmise töötoad— Happeliste ja aluseliste tootmispiirkondade eraldamine

PE-kottide täitmise töötoad— Puhas isolatsioon täiteala ja välise pakkematerjali hoiuala vahel

Kosmeetikatoodete emulgeerimise töötoad— Tsoonide kontroll emulgeerimispaagi ala ja puhkeala vahel

Kolmandate osapoolte katselaborid— Kõvad vaheseinad mikrobioloogiaruumide ning füüsikaliste ja keemiliste ruumide vahel

Võrdlus klaasvaheseintega

Klaasvaheseinad tagavad hea valguse läbilaskvuse, kuid ei suuda saavutada täielikku tihendamist (klaasi ja kiilu vahede juures on vaja hermeetikut, millega kaasneb pikaajaline hermeetiku vananemise ja lõdvenemise oht). Need on ka raskemad (10 mm karastatud klaas on ligikaudu25 kg/m²).

Kuigi aseptilised vaheseinapaneelid on läbipaistmatud, saab vaateaknad mõistlikult seinale paigaldada (kahekihilised tihendatud klaasist vaateaknad, suurus300 mm × 400 mm, seinaga sama paksusega), mis vastab visuaalsetele nõuetele, säilitades samas tihenduse terviklikkuse.

Vaheseinapaneelide maksumus on orienteeruv40% - 50%klaasist vaheseintest, parema soojus- ja heliisolatsiooniga kui klaas.

Kohandamise juhised

Vaheseinte paneele saab kohandada vastavalt järgmistele parameetritele:

Paneeli avad— Varukohad vaatlusakendele, läbipääsuakendele, ventilatsiooniavadele, tehases eelnevalt lõigatud, otse kohapeal paigaldatud.

Erikujulised paneelid— Mittetäisnurksete nurkade või hulknurksete töökodade jaoks esitage CAD-joonised, kohandatud tootmine vastavalt tegelikele nurkadele.

Veergude kattepaneelid— Teraskonstruktsioonide tehasesammaste mähkimiseks, U-kujuline või L-kujuline kohandatud tootmine, ühekordne tehasevormimine vähendab kohapealset splaissimist.

Taotlusjuhtum

Jiangsu provintsi farmaatsiaettevõtte kindel ettevalmistustöökoda nõudis täielikku füüsilist isolatsiooni kahe kõrvuti asetseva tootmisliini – tootmisliini A, mis toodab tsefalosporiiniravimeid ja tootmisliini B, mis toodab tavalisi suukaudseid preparaate, vahel.

Kahe ala vahel ei olnud lubatud õhu ristvoolu ega personali ristsaastumine.75mm paksused kivivillast aseptilised vaheseinapaneelidvaliti, kusjuures vahesein ulatub laest kuni konstruktsioonipõrandaplaadini ilma lünkadeta. Kõik seina läbivad toruavad suleti.

Lõpetamisjärgse rõhuerinevuse testi tulemused:12Pakülgnevate tsoonide vahel säilis positiivne rõhu erinevus, kusjuures osakeste difusiooni tsoonide vahel ei tuvastatud.

Erineva tsoonitaseme partitsiooni konfiguratsiooni viide

KKK

K1: Mis vahe on aseptilisel vaheseintel ja tavalisel vaheseinapaneelil?

A1: Peamine erinevus seisneb nelja servaga astmelises tihenduskonstruktsioonis, mis moodustab iga paigaldatud paneeli vahele kahekordse tihendusbarjääri. Tavalistes vaheseinapaneelides kasutatakse tavaliselt lihtsaid vuukeid ilma tihendustöötluseta, mis ei suuda tagada õhutihedust erinevate puhtustsoonide vahel.

Q2: Kuidas tagada rõhuerinevuse stabiilsus erinevate puhtustsoonide vahel?

A2: Lisaks suletud vaheseinte kasutamisele nõuab rõhuerinevuse stabiilsus ruumi üldist tihendamist, sealhulgas lae, põranda, torude avade ja uksevahede tihendamist. Pärast paigaldamist on soovitatav teha põhjalik õhutiheduse test, et kontrollida süsteemi tihedust.
